SBDZXK-022A電子實訓工作臺(IOT控制方向）
一、 概述
電子實訓工作臺(IOT控制方向）以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。
電子實訓工作臺(IOT控制方向）可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。

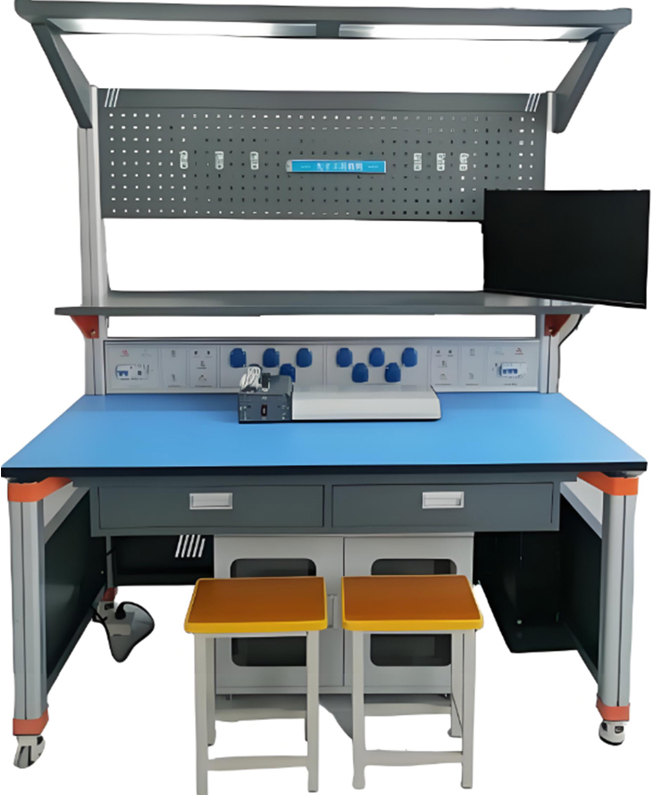

參考圖片
二、 技術指標
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600mm×800mm×2000mm
4.整機功耗：≤1KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、 設備功能特點
該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電路實訓模塊
1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。直流穩壓電源2路（0~30V、2A），由多圈電位器連續調節，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。
照明：在實訓臺頂部和儀器臺面下方，控制屏左右同事設置開關控制。
靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
4、工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。

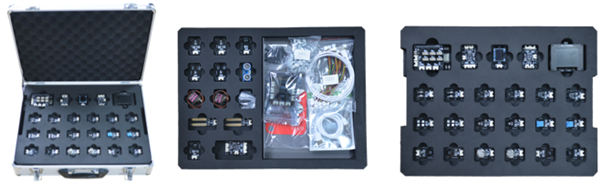

5、AI+IOT應用模塊
（圖片僅供參考-以實物為準）
AI+IOT應用模塊以ESP32主機模塊和AI主機模塊作為主板單元和傳感器單元組成，通過通用擴展板，實現主板單元以及傳感器單元的快速連接，搭配一條USB數據線就可以使用MicroPython語言編程。
分別配有ESP32主機模塊和AI主機模塊，ESP32主機模塊板載USB、SD卡、指示燈、按鍵、40P擴展接口等資源，ESP32-WROOM-32模組集成 Wi-Fi，支持通過路由器直接連接互聯網；AI主機模塊板載30萬像素?cái)z像頭，2.4寸TFT屏幕、神經網絡算法處理器、USB、SD卡，按鍵、鋰電池，32P擴展接口等資源；通過通用擴展板，將主機單元的接口轉換成通用的4P接口與通用3P插針接口，使用者可以靈活選擇相應的接口以適應不同的外設功能配置。
模塊包含LED燈模塊、按鍵模塊、RGB彩燈模塊、蜂鳴器模塊、人體感應傳感器、光敏傳感器、溫度傳感器、濕度傳感器、OLED顯示模塊、模擬量傳感器、直流電機模塊、氣壓傳感器模塊等十五余種模塊、傳感器通過4P連接線連接到通用擴展板。
6、可編程電源：
（1）雙通道（30V，3A）獨立輸出 + 單路輸出（6V，3A），具有三路單獨可控輸出；
（2）帶有智能型溫控風扇；
（3）支持定時輸出，定時輸出設定不少于100組；
（4）記錄儀功能：可對輸出電壓、電流、功率情況進行記錄，并以圖形顯示
（5）出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
（6）出色的負載調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
（7）超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；
（8）高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；
（9）設置精度電壓不低于0.03% + 10 mV，電流不低于0.1% + 8mA
（10）顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320；
（11）豐富的接口：USB Host & USB device、RS-232、LAN（選配）；
（12）支持SCPI通信；Labview通信；
（13）優秀的變壓器性能，整機重量大于9.8kg；
（14）用戶可自行通過USB HOST口進行系統升級；
（15）恒壓恒流智能轉換功能；
（16）支持與同品牌系列示波器、信號源、萬用表無線組網實驗室管理系統
四、設備配置
序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備注 |
1 | 實訓桌 | 1600*800*1800mm | 1 | 張 |
|
2 | 電源臺 |
| 1 | 臺 |
|
3 | 工具柜 |
| 1 | 臺 |
|
4 | 方凳 |
| 2 | 張 |
|
5 | 直流電源 | ±5V;±12V | 1 | 套 |
|
6 | 可編程電源 |
| 1 | 臺 |
|
7 | 顯示器壁裝支架 |
| 1 | 只 | 選配 |
8 | 工作臺PC電腦 |
| 1 | 套 | 選配 |
9 | AI+IOT應用模塊 | 具體清單及參數見附表2 | 1 | 套 | 清單另附 |
附表1、AI+IOT應用模塊清單
序號 | 項目 | 名稱 | 參數 |
1 | 板卡類 | ESP32主機模塊 | 尺寸：85*56 mm；Xtensa 32 位 LX6 雙核處理器，240MHz工作頻率，448 KB ROM，520 KB SRAM，4MB SPI Flash；支持802.11 b/g/nWiFi，最高速率 150 Mbps，支持支持藍牙 4.2 BR/EDR 和 BLE 雙模 controller；板載MICRO USB、CP2104芯片，TF卡槽、電源及運行指示燈、復位及boot按鍵、40P接口等 |
2 | AI主機模塊 | 1、400MHz主頻，獨立FPU雙核64位，8M SRAM 2、AI視覺：自帶KPU，支持卷積神經網絡計算等 3、網絡模型支持YOLOv3/Mobilenetv2/TinyYOLOv2/人臉識別等 4、深度學習框架：支持TensorFlow/Keras/Darknet /caffe等主流框架 5、硬件參數： 主機模塊的ON/OFF鍵*1：短按啟動主機模塊，長按6秒以上關閉主機模塊 K210芯片的復位鍵*1：按下可重啟K210芯片 K210芯片的BOOT鍵*1：除了BOOT功能外，也可以作為自定義功能按鍵使用 GC0328攝像頭*1：出廠已安裝，用于獲取攝像頭畫面 CH340芯片*1：下載固件和串口調試功能 TFT屏幕*1：2.4寸TFT屏幕，分辨率：320*240 Type-C接口*1：供電、下載程序和串口調試 排針*32：連接拓展模塊 TF卡槽*1：用于外接TF卡，儲存數據（TF卡不超過64G）； 內置鋰電池:3.7V 600mAH |
3 | 通用擴展板1 | 尺寸：74*60mm；板載、9個4P接口，1個10P接口 |
4 | 通用擴展板2 | 尺寸：67*56mm；5V USB供電口、11個4P HY2.0標準接口，2路舵機專用接口 |
5 | 智能模塊組件類 | 按鍵模塊 | 尺寸：42*28mm；HY2.0標準接口，2路輕觸按鈕 |
6 | RGB彩燈模塊 | 尺寸：42*28mm；HY2.0標準接口，4個WS2812 RGB彩燈 |
7 | 蜂鳴器模塊 | 尺寸：42*28mm；HY2.0標準接口，1個無源蜂鳴器 |
8 | 氣壓傳感器 | 尺寸：42*28mm；HY2.0標準接口，1個BMP280傳感器 |
9 | 人體感應傳感器 | 尺寸：42*28mm；HY2.0標準接口，1個BM412傳感器 |
10 | 直流電機驅動模塊 | 尺寸：52*35mm；HY2.0標準接口，2路電機驅動；驅動芯片：TB6612；電機驅動工作電壓可選； |
11 | 光敏傳感器 | 尺寸：42*28mm；HY2.0標準接口，1個光敏傳感器 |
12 | 溫度傳感器 | 尺寸：42*28mm；HY2.0標準接口，板載1個DS18B20溫度傳感器 |
13 | 濕度傳感器 | 尺寸：42*28mm；HY2.0標準接口，1個DHT11傳感器 |
14 | 煙霧傳感器 | 尺寸：42*28mm；HY2.0標準接口，MQ-2，探測范圍300-10000ppmm |
15 | 電壓傳感器 | 尺寸：42*28mm；HY2.0標準接口，撥盤齒輪單聯電位器；電壓輸出范圍：0-3.3V |
16 | oled顯示模塊 | 尺寸：52*35mm；HY2.0標準接口，板載1個0.96英寸OLED屏128*64 |
17 | 土壤濕度傳感器 | 尺寸：68*20mm；HY2.0標準接口， |
18 | 舵機 | SG90 9g舵機 |
19 | 超聲波測距模塊 | 尺寸：42*28mm；HY2.0標準接口，含超聲波傳感器 |
20 | IO Adapter板 | 尺寸：42*28mm；HY2.0標準接口，4P標準接口轉2路3P接口 |
21 | 配件類 | 鐵質面板 | 尺寸：300*220*26.5mm |
22 | 磁柱 | 6mm高，10mm最大直徑，含磁片 |
23 | 直流減速電機 | TT馬達，DC3-6V |
24 | TF卡 | 16G |
25 | 產品包裝箱 | 360*470*125mm；帶EVA 20度內襯 |
