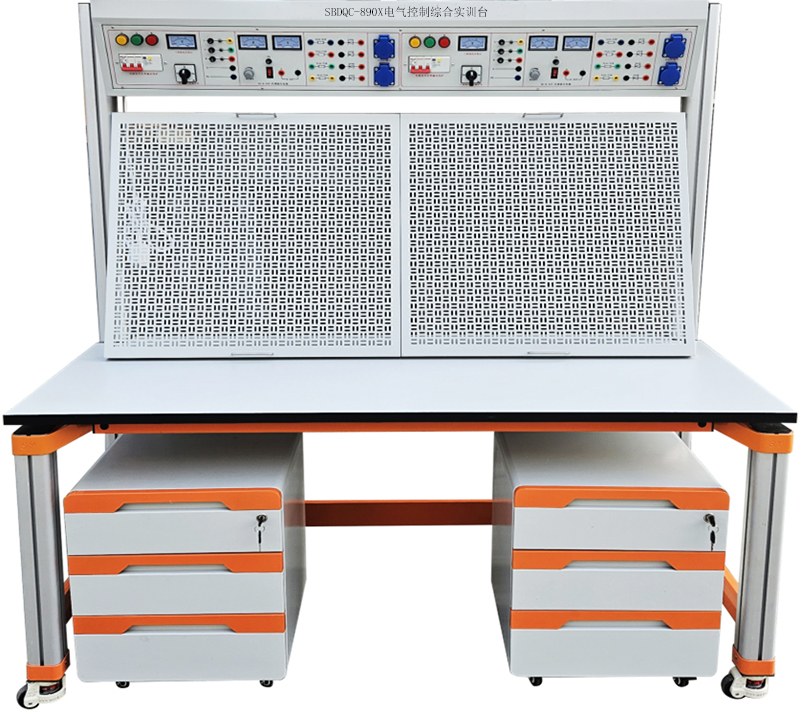

SBDQC-890X電氣控制綜合實訓臺
一、概述
電氣控制綜合實訓臺、電氣控制綜合實訓設備根據國家新《職業標準》及勞動部頒發的"電工技術等級證"和"電工實操證"等培訓、技能等級認定內容要求，以電工國家職業資格中級工、高級工考核內容為基礎研發而成。同時該套設備遵循了培訓、技能等級認定、競賽相結合的原則，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能技能等級認定等單位的教學培訓、實操考核、技能技能等級認定使用，也適用于機電類職業技能競賽。
電氣控制綜合實訓設備采用采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、技能等級認定培訓及職業競賽的需要。
二、電氣控制綜合實訓設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
三、 電氣控制綜合實訓設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻LC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
五、 電氣控制綜合實訓設備參考配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 |
|
3 | 儲存柜 | 2 |
|
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 器材配備 | 1 | 套 | 見表一 |
7 | 配套教學資源 |
| 套 | 見附件。購15臺以下無此項配置 |
表一 實訓臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 單相電度表 | DD862-2 | 2 |
2 | 單相閘刀開關 |
| 2 |
3 | 拉線開關 | 4A/250V | 2 |
4 | 平燈頭 | 6A/250V | 4 |
5 | 插座 |
| 2 |
6 | 電流互感器 | BH0.66 | 2 |
7 | 墻壁開關座 |
| 4 |
8 | 聲控開關 |
| 2 |
9 | 低壓斷路器 | DZ108-20/10 | 2 |
10 | 2P直插式保險盒 | RT18-32X | 2 |
11 | 3P直插式保險盒 | RT18-32X | 2 |
12 | 交流接觸器 | CJX2-0910 | 6 |
13 | 輔助觸頭 | F4-22 | 4 |
14 | 熱繼電器 | R16B-20/3 | 2 |
15 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 2 |
16 | 時間繼電器座 | PF-083A | 2 |
17 | 3H按鈕 |
| 4 |
18 | 行程開關 | LX9-222 | 4 |
19 | 行程開關 | LX9-001 | 4 |
20 | 倒順開關 | K03-15 | 2 |
21 | 日光燈管 | Y210RR25/10W | 2 |
22 | 鎮流器 | 13W | 2 |
23 | 日光燈座 |
| 4 |
26 | 接線端子排 | JF5-2.5/5 | 5 |
27 | G形導軌 |
| 1 |
28 | 走線槽 |
| 2米 |
29 | 螺絲 |
| 90 |
30 | 螺絲刀 |
| 4 |
31 | 尖嘴鉗 |
| 2 |
32 | 剝線鉗 |
| 2 |
33 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
34 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
