SBDQ-800電氣控制實訓裝置
一、概述
電氣控制實訓裝置主要用于電氣自動化、機電一體化等專業的實訓教學，幫助學生掌握電氣控制系統的安裝、調試、故障診斷等技能，提升對電氣元件和控制回路的實操認知。

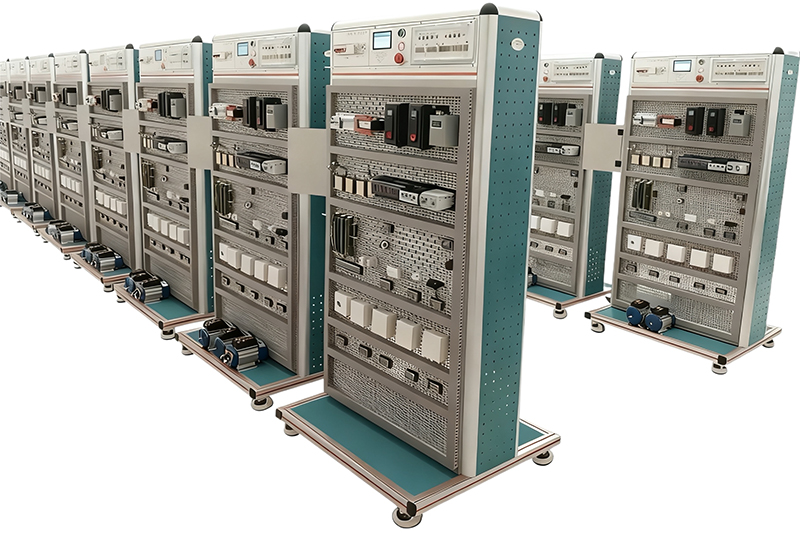

電氣控制實訓設備構成：由多臺帶萬向輪的實訓柜組成，柜面布滿各類電氣元件，如斷路器、繼電器、接觸器、按鈕、指示燈、小型電機等，頂部配有顯示屏和控制開關。
二、特點
1.電氣控制線路或電子線路實訓元器件都裝在作為掛板的網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約用房、減少基建投資；
3.技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4.設有電壓型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護保護功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有智能電源管理器。
三、技術指標及要求:
1.控制臺采用立式雙面結構，骨架由鋁型材制作、鈑金支撐條、福馬輪及附件等組成；并裝有剎車系統。
一面設置網孔板，開展維修電工實訓，
一面設置機床維修掛板，開展機床維修實訓，方便更換。
2.輸出交流電源：三相四線380V、單相220V，
3.輸入功率：≥1.5KW
4.直流電源：DC24V/5A，帶短路保護及自動恢復功能；
5.兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
6.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
7.智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示?？稍O(shè)備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
8.外形尺寸：≥870mm×730mm×1770mm
四、實訓項目
1.電工基本技能訓練
安全用電常識：
常用電工工具及電工材料（通用電工工具的使用與維護、常用導線聯接工藝）
登高技能訓練：常用電工儀表的使用、室內照明線路安裝（電器照明基本元器件、白熾燈和熒光燈照明線路安裝、配電板的安裝、內線安裝及墻面明線走線安裝等）電機與變壓器（小型變壓器的簡單測試及同極性端判斷、三相交流異步電動機的拆卸與組裝）
2.電力拖動控制線路技能訓練
1.三相異步電動機手動正轉控制電路的安裝與調試
2.三相異步電動機點動正轉控制電路的安裝與調試
3.三相異步電動機自鎖正轉控制電路的安裝與調試
4.三相異步電動機連續與點動混合正轉控制電路的安裝與調試
5.三相異步電動機順序控制電路的安裝與調試
6.三相異步電動機多地控制電路的安裝與調試
7.三相異步電動機正反轉控制電路的安裝與調試
8.三相異步電動機位置控制電路的安裝與調試
9.三相異步電動機自動往返控制電路的安裝與調試
10.按鈕切換星三角降壓啟動控制電路的安裝與調試
11.時間繼電器自動控制星角降壓啟動控制電路的安裝與調試
12.三相異步電動機反接制動控制電路的安裝與調試
13.三相異步電動機能耗制動控制電路的安裝與調試
14.三相異步電動機調速制動控制電路的安裝與調試
3.機床電路排故技能考核
1.CA6140車床電氣控制線路故障的排除（不少于16個故障點）
2.Z3050型搖臂鉆床電氣控制線路故障的排除（不少于16個故障點）
3.X62W萬能銑床電氣控制線路故障的排除（不少于16個故障點）
4.T68臥式鏜床電氣控制線路故障的排除（不少于16個故障點）
5.M7130平面磨床電氣控制線路故障的排除（不少于16個故障點）
五、電氣控制實訓臺配置清單（以24套為例）
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 實訓平臺 | 鋁合金框架 | 套 | 1 |
2 | 導線掛架 |
| 套 | 2 |
3 | 工具掛架 |
| 套 | 2 |
4 | 折疊看板 |
| 套 | 2 |
5 | 電氣元器件 | 見清單1 | 套 | 1 |
6 | CA6140車床排故掛箱 |
| 套 | 1 |
7 | Z3050型搖臂鉆床排故掛箱 |
| 套 | 1 |
8 | X62W萬能銑床排故掛箱 |
| 套 | 1 |
9 | T68臥式鏜床排故掛箱 |
| 套 | 1 |
10 | M7130平面磨床排故掛箱 |
| 套 | 1 |
11 | 實訓工具 | 見清單2 | 套 | 1 |
12 | 實訓導線 |
| 套 | 1 |
13 | 使用說明書 |
| 本 | 1 |
14 | 電機 | 380V/180W | 臺 | 4 |
15 | 電機 | 380V/180W 帶離心開關 | 臺 | 2 |
16 | 電機 | 380V/180W雙速 | 臺 | 1 |
17 | 單相電容式電動機 |
| 臺 | 1 |
1.清單
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 交流接觸器 | CJX2-0910 AC220V | 個 | 4 |
2 | 時間繼電器及座 | JSZ3A-B JSZ3F-B AC220V各1 | 個 | 2 |
3 | 熱繼電器 | NR4-63 1-1.6A | 個 | 2 |
4 | 變壓器 | 220/24V 50W | 個 | 1 |
5 | 電阻 | 75Ω/75W | 個 | 3 |
6 | 電阻 | 10Ω/25W | 個 | 1 |
7 | 按鈕開關盒 | LA4-3H | 個 | 2 |
8 | 端子排 | TB25系列 | 組 | 10 |
9 | 電容 | 啟動電容 | 個 | 1 |
10 | 日光燈管 | 10W | 個 | 1 |
11 | 日光燈座 |
| 個 | 1 |
12 | 啟輝器及啟輝器座 |
| 個 | 1 |
13 | 鎮流器 | 10W | 個 | 1 |
14 | 燈座 | 86型 E27 | 個 | 2 |
15 | 墻壁開關 | 單位雙控含底盒 | 個 | 4 |
16 | 白熾燈泡 | E27 15W | 個 | 2 |
17 | 倒順開關 | KO3-15 | 個 | 1 |
18 | 低壓斷路器 | DZ108-20 0.63-1A | 個 | 1 |
19 | 螺旋式保險座 | RL1-15 含熔絲 | 個 | 2 |
20 | 直插式保險座 | RT28-32X 3P 含熔絲 | 個 | 1 |
21 | 直插式保險座 | RT28-32X 1P 含熔絲 | 個 | 2 |
22 | C端子導軌 | C45 | 套 | 1 |
23 | 行程開關 | LX19-001 | 個 | 2 |
24 | 行程開關 | LX19-222 | 個 | 2 |
25 | 線槽 |
| 米 | 6 |
26 | 配套螺絲 |
| 批 | 1 |
2.清單
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 尖嘴鉗 |
| 把 | 1 |
2 | 剝線鉗 |
| 把 | 1 |
3 | 斜口鉗 |
| 把 | 1 |
4 | 螺絲刀 | 大小十字、一字個1把 | 把 | 4 |
5 | 剪刀 |
| 把 | 1 |
6 | 數字萬用表 |
| 臺 | 2 |
