SBLYGZ-3樓宇照明系統實訓裝置（LON總線型）
一、系統概述
樓宇照明系統實訓裝置配合智能建筑樓宇照明系統有關課程，進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。樓宇照明系統實訓裝置能滿足 "智能建筑"、"建筑電氣"、"樓宇自動化"等科目的實訓教學。適用于各類職業教育培訓機構的教學。

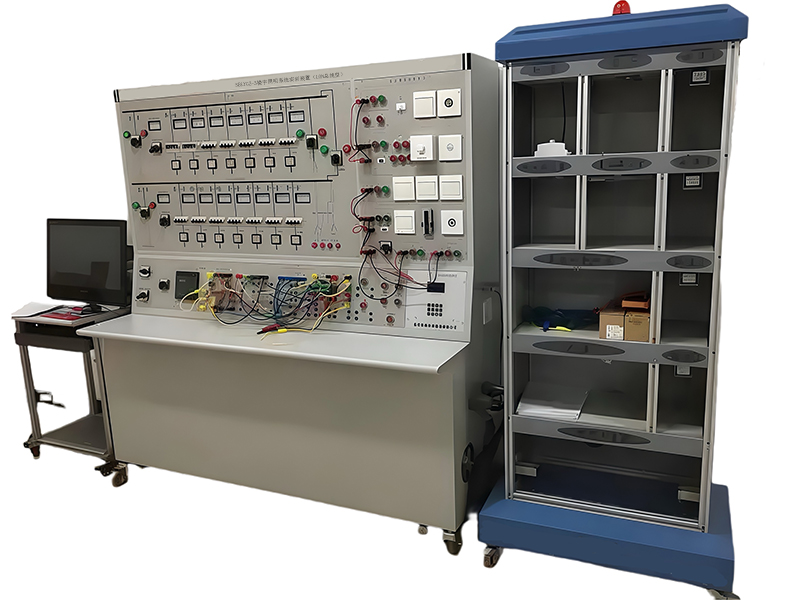

(外形結構圖片僅供參考）
二、系統特點
1.照明燈具和控制器件采用實物，實操性強
2.照明控制能體現傳統和智能照明控制的各自特點，對比性強
3.現場采用DDC控制器，并采用先進LONWORKS總線通信協議組網
三、技術參數
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃-+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：對象系統755mm×450mm×1812mm、控制屏1512mm×800mm×1645mm
5.安全保護：具有漏電自動保護功能
四、實訓項目
1.照明和控制設備認識與應用實訓項目
（1）常用燈具的認知與應用
（2）照度傳感器認知與應用
（3）動靜探測器認知與應用
（4）遙控照明控制器認知與應用
2.普通照明控制線路安裝和調試實訓項目
（1）照明燈具及普通控制設備的安裝和調試控制
（2）應急照明設備的控制
3.智能照明控制線路安裝和調試實訓項目
（1）時間表控制模式下照明線路組建和控制
（2）情景切換控制模式下照明線路組建和控制
（3）遠程強制控制模式下照明線路組建和控制
（4）動態控制模式下照明線路組建和控制
4.綜合技能考核和創新
（1）樓宇照明運行線路整體設計
五、基本配置
1.照明控制屏
設有4個樓層配電箱、2個中間配電箱、1個航空障礙照明配電箱、1個地下停車場配電箱、1個應急照明配電箱、10種場所的照明為對象，按照不同場所的照明要求分別設置不同的照明控制方式，其中樓道照明要求采用了觸摸延時開關、人體感應開關、單板開關、聲控開關對不同樓道照明進行控制。系統同時必須使用通用的DDC控制模塊通過LONWORKS總線通信協議組網和上位機軟件系統對不同場所的不同照明要求進行遠程控制。
2.照明演示柜
照明演示柜為樓宇照明控制部分的演示對象，仿實物化設計，屬于半實物。采用分層結構，能模擬樓層整體照明效果，實物模式，分為五層結構，分別是體現多種照明場景。照明場景，可模擬9種場所：航空，臥室，客廳，經理辦公室，員工辦公室，多功能會議廳，大堂，地下停車場和樓道，其中多功能會議廳具有8種情景。整個照明演示系統分別設有頻閃燈、白熾、熒光燈、筒燈和光字牌，能真實模擬各場所對照明控制以及照明效果的要求。
3.下位機系統
下位機系統要求采用DDC控制器，實現現場數據的采集和開關控制，并可完成照明線路的控制，通過LonWorks總線與上位機系統通信。通過Lonmaker3.0編程軟件可設置DDC控制器程序。
4.上位機監控系統
配備監控系統軟件，可以實現對照明系統的遠程監控。
六、配置清單
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 漏電開關 | DZ47LE32 C16 2P+N | 個 | 1 |
2 | 空開 | 1P | 個 | 11 |
3 | 按鈕開關 | 紅 | 個 | 11 |
4 | 按鈕開關 | 綠 | 個 | 6 |
5 | 按鈕開關 | 紅 | 個 | 2 |
6 | 指示燈 | 紅 | 個 | 1 |
7 | 照度傳感器 | 4-20mA | 個 | 1 |
8 | 無極電子調壓 | 0-220V無極調節 | 個 | 1 |
9 | 雙位大翹板開關 | 86型 | 個 | 1 |
10 | 單位大翹板開關 | 86型 | 個 | 4 |
11 | 調光器 | 86型 輸出0-10V | 個 | 1 |
12 | 可調光電子整流器 | 輸入控制0-10V | 個 | 1 |
13 | 3路遙控開關 |
| 個 | 1 |
14 | 觸摸延時開關 | 86型 | 個 | 1 |
15 | 人體感應開關 | 86型 | 個 | 1 |
16 | 聲控開關 | 86型 | 個 | 1 |
17 | 自動應急裝置 | 6V供電 | 套 | 5 |
18 | 單相調壓模塊 | 10A | 個 | 2 |
19 | PLC |
| 套 | 1 |
20 | 觸摸屏 |
| 個 | 1 |
21 | 中繼 |
| 套 | 20 |
22 | DDC |
| 套 | 1 |
24 | 航空插座 | YD48K42 | 套 | 1 |
25 | 航空照明燈 |
| 個 | 1 |
