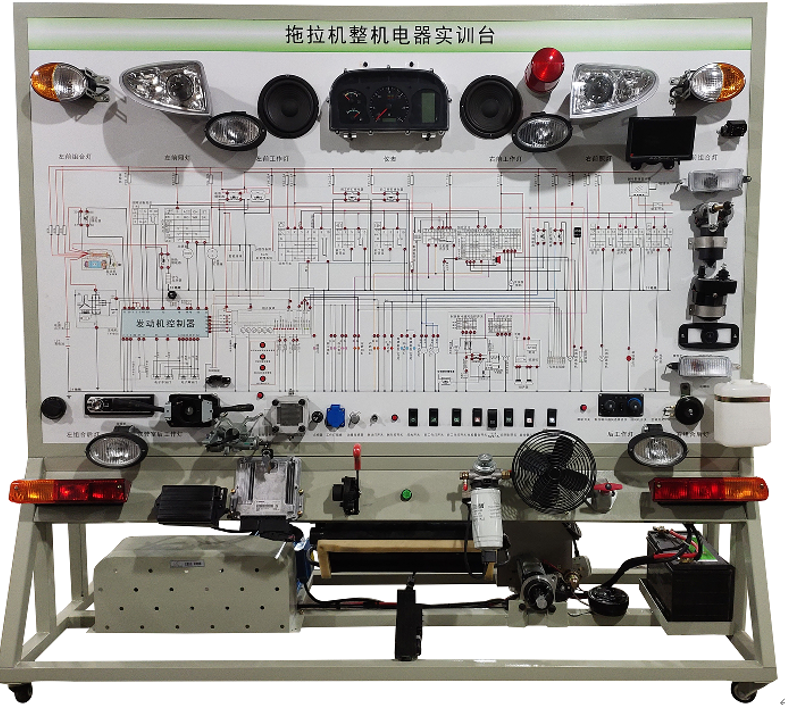

SBNJ-LX1804東方紅輪式拖拉機全車電器系統實訓臺
1.1 目標：以LX1804拖拉機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統的組成結構和工作過程。能夠滿足拖拉機培訓期間對整車電器理論和維修實訓的教學需要。
1.2 功能
1.2.1 真實可運行的整車電器系統，充分展示整車電器系統的組成結構。接通電源后，操縱示教板上的各種電器開關、按鈕、儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統，能夠真實演示其工作過程。
1.2.2 設備面板要耐創擊、耐污染、防火、防潮，表面要求噴涂底漆處理；面板上需要打印有永不褪色的彩色電路圖。
1.2.3 面板上需要安裝檢測端子，能夠直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
1.3 技術規格
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：室溫
三相異步電動機
外形:2040*650*1700mm
1.4 基本配置
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 | 原車 | 個 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 組合開關 | 原車 | 套 | 1 |
5 | 左右前大燈總成 | 原車 | 套 | 1 |
6 | 左右轉向燈 | 原車 | 套 | 1 |
7 | 左右轉向邊燈 | 原車 | 套 | 1 |
8 | 左右組合尾燈 | 原車 | 套 | 1 |
9 | 工作燈 | 原車 | 套 | 1 |
10 | 燈光開關 | 原車 | 套 | 1 |
11 | 剎車燈開關 | 原車 | 套 | 1 |
12 | 倒車燈開關 | 原車 | 套 | 1 |
13 | 危險燈開關 | 原車 | 套 | 1 |
14 | 線束 | 原車 | 套 | 1 |
15 | 雨刮總成 | 原車 | 套 | 1 |
16 | 噴水電機/噴水壺 | 原車 | 套 | 1 |
17 | 喇叭 | 原車 | 個 | 2 |
18 | 喇叭繼電器 | 原車 | 個 | 1 |
19 | 起動機總成 | 原車 | 臺 | 1 |
20 | 發電機總成 | 原車 | 臺 | 1 |
21 | 三相異步電動機 | / | 臺 | 1 |
22 | 蓄電池 | 原車 | 臺 | 1 |
23 | 保險絲盒 | 原車 | 個 | 1 |
24 | 電源總開關 | 50A | 個 | 1 |
27 | 儀表CAN總線回路 | 原車 | 套 | 1 |
28 | 啟動回路 | 原車 | 套 | 1 |
29 | 燈光控制回路 | 原車 | 套 | 1 |
30 | 危機報警及轉向指示回路 | 原車 | 套 | 1 |
31 | 充電回路 | 原車 | 套 | 1 |
32 | 預熱回路 | 原車 | 套 | 1 |
33 | 模擬空調暖風回路 | 原車 | 套 | 1 |
34 | 故障模擬與排除裝置 | / | 套 | 1 |
35 | LX1804電器工作原理圖 | / | 套 | 1 |
36 | 設備手冊 | / | 套 | 1 |
37 | 合格證與保修卡 | / | 套 | 1 |
