SB-JDX12型建筑電氣與消防系統實訓裝置
建筑電氣與消防系統實訓裝置、建筑電氣實訓設備專業采用任務驅動下的項目教學模式，把教學與工程實踐相結合，學生通過完成實際“工程項目”，得到建筑電氣工程設計、施工、安裝、調試及管理、安裝工程計價方面能力的鍛煉，并獲得一定的工程經驗，實現學生零距離就業。
培養目標:熟悉供配電系統、電氣照明系統、電氣控制系統、安全防范系統、電氣消防系統、通信網絡系統、安裝工程計星與計價、電氣工程安全與管理的原理和應用，從事建筑電氣工程設計、施工、安裝、調試、管理、工程造價等高素質高等技術應用型、創新型人才。
開設課程:理論:建筑電氣施工技術、建筑供配電技術、電氣照明技術、電氣安全技術、電氣控制與PLC應用技術、網絡工程與綜合布線工程、建筑弱電系統工程、電氣消防系統工程、安裝工程造價、電工電子技術、建筑CAD、建筑識圖與構造、建筑施工知識等;實踐:供配電實訓、電氣照明實訓、火災自動報警系統實訓、電氣控制實訓、PLC實訓、電氣設計實訓、安裝工程造價實訓等。
一、建筑電氣與消防系統實訓設備性能及配置
一、系統概述
建筑電氣與消防系統實訓裝置需根據建筑物行業中消防聯動系統、建筑電氣、住宅和工業場所給水系統的特點采用工程對象系統設計的實訓模型，實訓模型包含消防廣播/電話、火災自動報警、消防聯動、消防應急照明、室內照明、建筑配電、低壓電氣、可編程控制、人機界面、變頻恒壓供水、無負壓供水等，并采用開放式、模塊化設計，強化學生對消防聯動系統、建筑電氣、給水系統系統的設備安裝、電氣接線、編程控制、運行與調試、故障診斷與維護等工程應用能力的培養，適合建筑設備安裝、樓宇智能化設備安裝與運行、物業管理、機電技術應用、電氣運行與控制等相關專業類的實訓教學。
1.通過實訓操作可掌握建筑電氣與消防系統的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查。

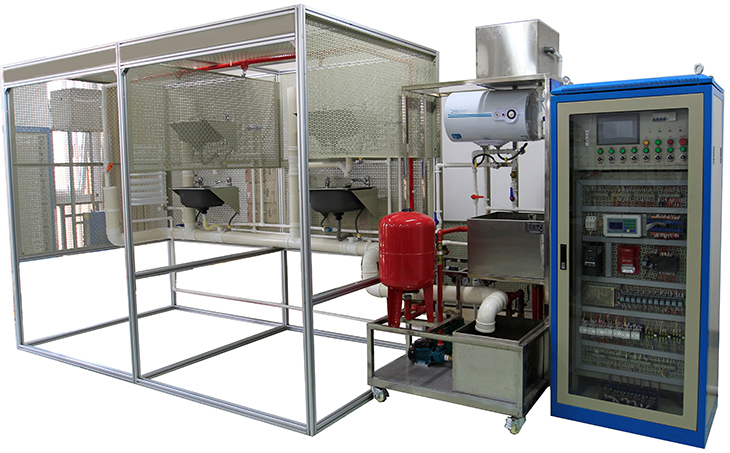

參考圖
2.給排水模型外形占地尺寸：6000mm×1500mm×2300mm(長×寬×高)；
實訓間外形尺寸：3120mm×150mm×2200mm(長×寬×高)；
水對象外形尺寸：2000mm×800mm×2200mm(長×寬×高)；
電氣控制柜外形尺寸：800mm×600mm×1800mm(長×寬×高)；
3.整機功耗：<4.5kVA；
4.建筑電氣與消防系統實訓裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
5.安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
6.建筑電氣與消防系統實訓設備組成要求：給排水設備安裝與控制實訓裝置由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
7.生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
8.消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
10.排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟�？刂频裙δ�。
11.給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
12.建筑給排水系統仿真教學軟件：采用3D技術與交互式動畫相結合的方式，模擬實際生活給水系統、消防給水系統、熱水給水系統、排水系統的結構。可實現以建筑內部生活給水系統仿真，建筑內部消防給水系統仿真，建筑內部排水系統仿真，建筑內部熱水供應系統仿真，建筑給排水主要組成設備的結構仿真，各類給排水系統的運行過程仿真。
13.該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
14.該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
15.所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
16.用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
二、規格與組成：
13.不銹鋼鋼架1000mm×1000mm×1900mm1臺
14.污水處理單元有機玻璃1個
15.水流指示器靈敏度：15-37.5L/mim1只
16.玻璃球灑水噴頭68℃溫級2只
17.消防水泵三相AC380V功率：0.55KW揚程：21M流量：130 L/min。1臺
18.變頻磁力驅動泵三相AC380V功率：0.37KW揚程：12m流量：20L/min2臺
19.排水泵單相AC220V功率：95W揚程：9m流量：18L/min1臺
20.氣壓罐容積50L1個
21.壓力變送器量程0-200KPa1只擴散硅
22.電加熱鍋爐容量50L，功率2KW1臺
23衛浴臺面盆50 cm×45 cm×20 cm4個
24萬向下水通用件4個
25水龍頭混合式4個
26花灑通用件4個
27.混合閥通用件4個
28.浮球液位傳感器高、、低二檔2個
29脈沖水表0.01立方米/脈沖1只
30..西門子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1個
31.西門子變頻器V20，三相380V輸入 ，0.75kW，帶BOP面板1臺
32.觸摸屏7英寸、彩色、高分辨率
33.組態軟件力控6.0 1套帶權
34.低壓電氣小繼電器、交流接觸器、熱過載繼電器1套
35.空氣開關帶漏電保護器1個
36.保險絲15A3個
37.操作開關2位6個
38.開關電源輸出：DC24V1個
39.工作狀態指示燈工作電壓：DC24V7只
40.型材電腦桌60cm×60cm×80cm1張(注如配電腦配電腦桌)
41.管材、配件及配套工具:
42.豪華工具車鋼板設計，設有抽屜及柜子，可移動 1臺
43.管材與配件包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順水三通、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、1寸鍍鋅管、3/4寸鍍鋅管、不銹鋼管、黑色保溫管等。1套
44.配套工具包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。1套
45.能夠實訓項目
1)系統竣工圖和控制電氣原理圖繪制
2)管材加工和連接：鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3)配件和器件的安裝：完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4)管道試壓與通水試驗
5)電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6)控制程序設計與調試:（變頻控制程序；抄表計費程序；噴淋滅火控制程序；給排水監控程序；組態監控系統）
46.主要配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
|
1 |
PLC控制器 |
西門子SR30+EMAM03 |
1 |
個 |
|
|
2 |
變頻器 |
V20，三相380V輸入 ，0.75kW，帶BOP面板 |
1 |
臺 |
|
|
3 |
觸摸屏 |
7英寸、彩色、高分辨率 |
|
|
|
|
4 |
組態軟件 |
昆侖通態 |
1 |
套 |
|
|
5 |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1 |
套 |
|
|
6 |
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
|
7 |
保險絲 |
15A |
3 |
個 |
|
|
8 |
操作開關 |
2位 |
6 |
個 |
|
|
9 |
開關電源 |
輸出：DC24V |
1 |
個 |
|
|
10 |
工作狀態指示燈 |
工作電壓：DC24V |
7 |
只 |
|
|
11 |
型材電腦桌 |
60cm×60cm×80cm |
1 |
張 |
電腦用戶自配 |
|
