SB-990型電氣裝配技術訓臺（單面二組型）
電氣裝配技術實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，SB-990型電氣裝配實訓裝置是一種理想的職業教育實訓設備。

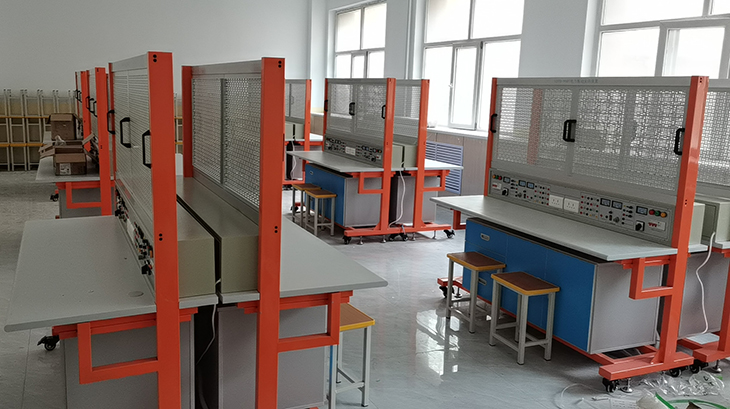

一、 電氣裝配實訓裝置外形
二、設備技術指標
1.外型：整體尺寸1640mm×700mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙面具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、 設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。
3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
24.雙速電機的控制線路
六、電氣裝配實訓臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 單相電度表 | DD862-2 | 2 |
2 | 單相閘刀開關 | HK8 | 2 |
3 | 拉線開關 | 4A/250V | 2 |
4 | 平燈頭 | 6A/250V | 4 |
5 | 園形插座 | T3-10 | 2 |
6 | 電流互感器 | LQG-0.5 | 2 |
7 | 墻壁開關座 |
| 4 |
8 | 聲控開關 | 118-B30 | 2 |
9 | 低壓斷路器 | DZ108-20/10 | 2 |
10 | 螺旋式保險盒 | RL1-15/3A | 6 |
11 | 直插式保險盒 | RT14-20/2A | 4 |
12 | 交流接觸器 | CJX2-0910 | 6 |
13 | 輔助觸頭 | F4-22 | 6 |
14 | 熱繼電器 | R16B-20/3 | 2 |
15 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 2 |
16 | 時間繼電器座 | PF-083A | 2 |
17 | 3H鐵殼按鈕 |
| 4 |
18 | 行程開關 | LX9-222 | 4 |
19 | 行程開關 | LX9-001 | 4 |
20 | 倒順開關 | K03-15 | 2 |
21 | 日光燈管 | Y210RR25/10W | 2 |
22 | 鎮流器 | 13W | 2 |
23 | 日光燈座 |
| 4 |
26 | 接線端子排 | JF5-2.5/5 | 5 |
27 | G形導軌 |
| 1 |
28 | 走線槽 |
| 2米 |
29 | 螺絲 |
| 90 |
30 | 螺絲刀 |
| 4 |
31 | 尖嘴鉗 |
| 2 |
32 | 剝線鉗 |
| 2 |
33 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
34 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
35 | 三相雙速鼠籠異步電動機 | 380V/Y/△180W | 1 |
