SB-X3自動噴淋滅火系統實訓設備
自動噴淋滅火系統實訓設備"噴淋滅火系統實訓裝置"依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

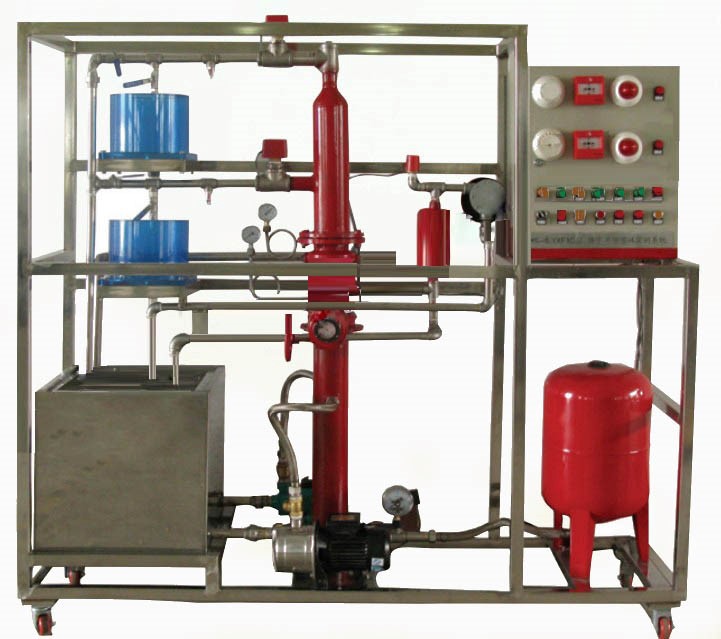

(外形結構圖片僅供參考）
一、自動噴淋滅火系統實訓裝置組成
1、自動噴淋滅火系統全部元器件均采用標準工程件，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
2、集成WIFI無線電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；控制范圍>50m；控制能力>96臺。
二、實訓功能
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標
1、工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：2400×1000×2260cm3
4、安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
5、產品經省級（含省級）以上電子產品監督檢驗機構檢驗、并出具檢驗報告。
四、實訓項目
實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火系統的模擬
實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：未端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火系統與報警主機的聯網實驗
實訓項目八：自動噴水滅火系統的連接與噴頭的安裝
實訓項目九：自動噴水滅火系統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一：設計并安裝一個簡易應用系統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
五、具體組成
1、SFZ-100報警閥：
報警閥一套，選用的是工程上使用的主流產品，裝有延時器、水力警鈴、壓力繼電器、排水閥，試驗閥和進出水壓力表的報警閥。
2、SXFD100信號閥：
信號閥二套，選用的是工程上使用的主流產品。
3、DW25自動排氣閥：
自動排氣閥一套，選用的是工程上使用的主流產品。
4、ZSTP-15/68各種噴淋頭：
各種噴淋一套，要求不少于五種噴淋頭且是工程上使用的主流產品。
5、SB-580消防水箱和高位水箱
消防水箱和高位水箱一套，裝有全部接口且是工程上使用的主流產品。
6、SB-581消防泵
消防泵一套，選用的是工程上使用的主流產品。
7、SB-50水系統管路套件
水系統管路套件一套，選用的是優質國標管材和各種接口。所選用的管材均應滿足國家相關規范標準并具有檢驗合格證明。
8、SB-60自動控制套件
自動控制套件一套，選用的是優質國標元器件，能完全滿足噴淋系統的全部控制要求，所選用套件均滿足國家規范標準并為實際工程中采用的主流產品。
六、自動噴淋滅火系統實訓其他元器件由以下組成
序號 | 名稱 | 型號 | 數量 |
1 | 濕式報警閥 | ZFDN-100 | 1 |
2 | 進水信號閥 | 100 | 1 |
3 | 出水信號閥 | 50 | 1 |
4 | 水流指示器 | 50 | 1 |
5 | 閉式噴頭 | DN20 | 1 |
6 | 隱蔽噴頭 | DN20 | 1 |
7 | 壓力表 | 0.6MP | 3 |
8 | 給水水箱 |
| 1 |
9 | 消防水箱 |
| 1 |
10 | 水位浮球閥 | DN20 | 1 |
11 | 消防泵 | 0.75kw | 1 |
12 | 高位水泵 | 0.75kw | 1 |
13 | 不銹鋼機架 |
| 1套 |
14 | 控制柜 |
| 1套 |
15 | 水管套件 |
| 1套 |
16 | 截止閥 | 1寸DN25 | 7個 |
17 | 止回閥 | 1寸DN25 | 3個 |
18 | 銅球閥 | 六分DN20 | 2 |
19 | 銅球閥 | 四分DN16 | 2個 |
20 | 1寸渡鋅管 |
| 2根 |
21 | 六分渡鋅管 | DN25 | 3根 |
22 | 32彎頭 | 1寸DN25 | 30 |
23 | 25彎頭 | 六分DN20 | 30 |
24 | 20彎頭 | 四分DN16 | 20 |
25 | 32三通 | 1寸DN25 | 20 |
26 | 25三通 | 六分DN20 | 20 |
27 | 20三通 | 四分DN16 | 20 |
28 | 32外絲 | 1寸DN25 | 30 |
29 | 25外絲 | 六分DN20 | 30 |
30 | 20外絲 | 四分DN16 | 30 |
31 | 100閥蘭 |
| 4 |
32 | 50閥蘭 |
| 2 |
33 | 100閥 蘭墊 |
| 6 |
34 | 50閥蘭墊 |
| 6 |
35 | 1寸水箱墊片 |
| 10 |
36 | 100轉50大小頭 |
| 2 |
37 | 50轉1寸大小頭 |
| 4個 |
38 | 50轉20大小頭 | 50轉六分 | 2 |
39 | 20內絲直通 | 六分 | 2個 |
40 | 不銹剛軟管 | 0.5M | 3 |
41 | 50外絲 |
| 4 |
42 | 50三通 |
| 1 |
43 | 25排氣閥 | 1寸 | 1 |
44 | PVC膠水 |
| 1 |
45 | 交流接觸器 | 220V四位主觸點 | 3 |
46 | 24V繼電器 | 8腳 | 7 |
47 | 24V繼電器 | 16腳 | 2 |
48 | 開關電源24V | 100W-24V | 1 |
49 | 電源總開關 | DZ47-63-4P-16A | 1 |
50 | 熔斷器 | RT18-32 | 4 |
51 | 熱繼電器 | 5A | 3 |
